Рис. 13. 3 Условные обозначения, используемые на топографических картах и проектах

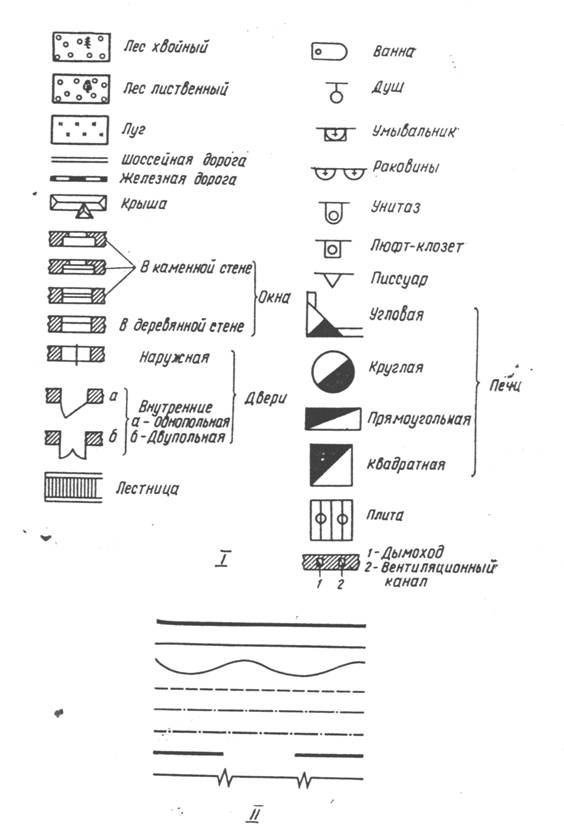

Рис. 13.4 Условные обозначения, которые используют на строительных чертежах фасадов, поэтажных планах, разрезах помещений (I) и генеральных планах (II) Все туристических товаров в Москве https://russplav.com/

Из архитектурно-строительных чертежей, как правило, выполняют:

- главный вид здания – фасад (передний, боковой, задний);

- поэтажные планы подвала, первого, типичного промежуточного этажа, последнего этажа и чердака. На плане изображают все что видно, если удалить срезанную часть. Рассекающая плоскость на плане находится на уровне окон, чтобы можно было определить их количество и ширину;

- вертикальный разрез боковой (вид справа налево), на котором изображено все что видно, если удалить срезанную часть. Рассекающая плоскость должна проходить через одно из окон;

- вырыв – частичный разрез любой части здания;

- сложные разрезы – в нескольких параллельных плоскостях.

Все чертежи дополняют выносными линиями и цифрами размеров (длины, ширины на планах, высоты на разрезах) и площади помещений (на планах).

Методика чтения проектных материалов и их экспертная

гигиеническая оценка

1. Изучение текстовой части (пояснительной записки) проекта:

- вид проекта (типичный, индивидуальный), его назначения;

- технико-экономическое обоснование (ТЭО) строительства;

- санитарно-гигиеническая оценка целесообразности строительства, его негативных влияний для окружающих уже существующих, или проектируемых объектов.

2. Экспертиза и гигиеническая оценка ситуационного плана: (рис. 13.3)

- определение географической долготы и широты местности, ее рельеф, высота над уровнем моря, направление и крутизна склонов;

- направление господствующих ветров (роза ветров), с учетом расстояния между участком проектируемого объекта и существующими объектами (жилыми, промышленными зданиями);

- характер ландшафта (леса, кустарники, травяной покров, болота, пески, открытые водоемы);

- возможное негативное влияние проектируемого объекта на окружающую среду, существующие объекты или на проектируемый.

3. Экспертиза и гигиеническая оценка генерального плана: (рис. 13.4)

- форма (конфигурация), ширина, длина, площадь участка;

- зонирование территории – зона застройки основными зданиями (жилыми, больничными, производственными и тому подобное), хозяйственная зона, зона озеленения, проезды, проходы);

- плотность застройки (отношение суммарной площади зданий к общей площади участка в процентах);

- плотность озеленения, также в процентах;

- ориентация фасадов зданий (по координатам розы ветров);

- разрывы между зданиями;

- определение времени инсоляции помещений с помощью контрольно-инсоляционной линейки (рис. 13.5 и инструкция по ее применению, дополнение 4).

4. Экспертиза и гигиеническая оценка проектируемых зданий и отдельных помещений

- изучение фасадов, разрезов, поэтажных планов, планов отдельных помещений, сопоставление высоты, площади, кубатуры помещений с гигиеническими нормативами, определение показателей естественного освещения помещений (см. дополнение 5), их вентиляции, холодного и горячего водоснабжения, канализации и тому подобное.

Приложение 4.

Методика определения времени инсоляции помещений проектируемых зданий с помощью контрольно-инсоляционной линейки

Строение линейки. Радиальными линиями указаны часы – от 6 часов утра до 18 часов вечера (числительное) и градус высоты стояния солнца над горизонтом для умеренных широт – 55о северной широты (знаменатель), в течение которых помещение первого этажа проектируемого здания (точка „С” на линейке) освещалась бы солнцем при отсутствии затеняющих объектов.

Линейка рассчитана для чертежей ситуационного или генерального планов в масштабах 1:500 и 1:2000. Слева и справа нанесены для каждого масштаба количество этажей и высота в метрах затеняющих зданий. От этих этажей и высот через всю линейку проходят горизонтальные „линии этажности”.
