3. Определение угла отверстия g ( угла САD, под которым из рабочей точки видно участок неба). Этот угол определяют как разность между углом падения a и углом затенения β углом DАВ на том наиболее отдаленном от окна рабочем месте, образованным горизонтальной АВ и плоскостью от рабочего места к вершине затеняющего объекта - здания, деревьев, гор (см. схему, рис. 4.1) .

Для определения тангенса угла затенения находят на окне точку сечения линии (или плоскости) от рабочего места к вершине затеняющего объекта D, делят величину катета ВD на АВ и в таблице находят угол затенения.

tg β = ВD/АВ

угол отверстия – g =Ða - Ðb

4. Определение коэффициента глубины заложения помещения – отношение расстояния от окна до противоположной стены ЕF в метрах, к высоте верхнего края окна над полом СЕ в метрах. По гигиеническим нормативам этот коэффициент не должен превышать 2 для жилых, учебных и им подобных помещений.

Светотехнический метод исследования естественного освещения помещений – определение коэффициента естественной освещенности (КЕО).

Коэффициент естественной освещенности (КЕО) – выраженное в процентах отношение освещенности горизонтальной поверхности (на уровне пола или рабочего места) в помещении к измеренной одновременно освещенности рассеянным светом горизонтальной поверхности под открытым небосклоном:

КЕО = .

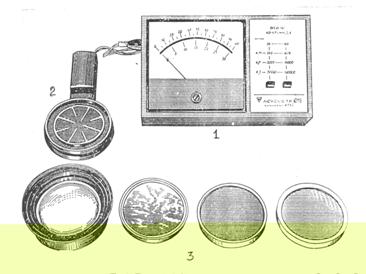

Освещенность в помещении и за его пределами измеряют с помощью люксметра (см. учебную инструкцию, приложение 2 и рис. 4.2).

Рис. 4.2. Люксметр Ю-116.

(1 - измерительный прибор (гальванометр ); 2 - селеновый фотоэлемент;

3 - световые фильтры-насадки

Нередко часть небосклона, особенно в городах, закрывают высокие здания, деревья, а в горной местности - горы. Поэтому на практике для определения освещенности под открытым небосклоном пользуются кривыми светового климата местности (рис. 4.3).

Кривые линии на рис. 4.3. учитывают месяцы, время суток и степень облачности небосклона. На оси ординат нанесенная освещенность в тысячах люкс.

Естественное освещение цехов производственных предприятий может быть боковым (односторонним и двусторонним), верхним (световые проемы в перекрытиях цеха) и комбинированным.

Согласно СНиП ІІ-4-79, нормируется коэффициент естественной освещенности (КЕО):

- при одностороннем боковом освещении - на расстоянии 1м от противоположной стены;

- при двустороннем боковом освещении - посреди цеха;

- при верхнем и комбинированном освещении нормируется среднее освещение на основании замеров в нескольких точках методом “конверта”(табл. 4 ).

Рис. 4.3. Кривые светового климата

Таблица 4

Значение КЕО для производственных помещений

Разряд работ

Характеристика зрительной работы

Наименьший размер объекта различения, мм

Коэффициент естественной освещенности, %

при комбинирован-ном освещении

при боковом освещении

І

Высочайшей точности

0,15

10

3,5

ІІ

Очень высокой точности

0,15-0,3

7

4,2

ІІІ

Высокой точности

0,3-0,5

5

3

ІV

Средней точности

0,5-1,0

4

1,5

V

Малой точности

1,0-5,0

3

1

VI

Грубая (очень малой точности)

> 5,0

2

0,5

VII

Работа с цветными материалами и в горячих цехах

> 5,0

3

1

VIII

Общий надзор за производственным процессом

-

0,5

0,1
